| 起源の場所: | 中国 |
| ブランド名: | OEM |
| 証明: | CE , ISO |
| 最小注文数量: | 1単位 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 標準的な輸出パッキング |
| 受渡し時間: | 15-20日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの100pcs |
| 条件: | 新しい | 保証サービスの後: | ビデオ テクニカル サポート、オンライン サポート |
|---|---|---|---|
| ビデオ出て行点検: | 提供される | 機械類のテスト レポート: | 提供される |
| 中心の部品: | PLCのモーター | 提供される売り上げ後のサービス: | ビデオ テクニカル サポート、オンライン サポート |
| 名前: | 一突きおよび場所機械 | 適当な部品: | 0402、0603、0805、1206、ダイオード、三極管、BGAのSOT、等 |
| 土台の速度: | 13000CPH | MAX PCB区域: | 650x370mm |

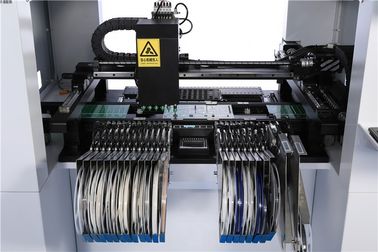

| 送り装置容量: | 60 | 使用法: | サーキット ボードAssembly/LEDライト生産 |
| 送り装置のタイプ: | 8/12/16/24/32mmの送り装置、振動送り装置、管の破片 | ノズルの量: | 6 |
| 仕事台: | 大理石の仕事台 | ||
| ハイライト: | 13000CPH LED SMT機械,10000CPH LEDの土台機械,13000CPH LEDの土台機械 |
||
高速ストリップLEDの土台機械をつける60の送り装置
1. 大理石の仕事台はメカニズムが決して変形しない、改善する球ねじおよびモーターの生命を高めることを機械安定性および配置の正確さを、保障し。

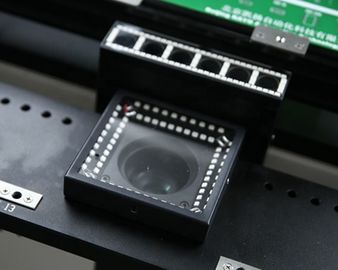

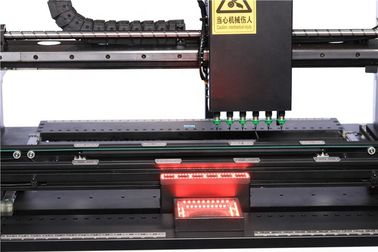

2. カメラの8pcs:印の1pc、高精度の1pc、および高速認識のカメラの6pcs、同期的に土台の速度および精密を保障するため確認するため、効果的に。
3. X-Yドライブ使用は高精度の粉砕の球ねじ棒を+輸入された頑丈な線形ガイド、速い位置の低雑音、高精度輸入した。
4. 松下電器産業のサーボ モーターおよびドライブ、TBIの精密な線形ガイド、日本真空の発電機、JUKIの高精密なノズル、自動供給の総合システムおよび高構成IPC -高精度、強い安定性、約束の24時間の土台固定して。
5. 板自動関係を左から右へ送信する3セクション（最初のセクションは土台を待っている、PCB板が土台を終え、第3セクションに送信する時第2セクションは土台に責任がある（、新しい板を同時に準備するために最初のセクションはまた受け取る要求を。）、三番目セクション送信するp&p機械からの退潮のオーブンに板を。実際には送信板の時を効率を改善するために節約すれば。
一突きおよび場所機械指定
| 送り装置いいえ。 | 60 | プロダクト重量 | 500KGS |
| 頭部の取付け | 6 | XYZドライブ ガイド・レール | TBIの高精度の頑丈な直線的ガイド・レール |
| 平均出力 | 600W | ||
| 正確さの位置 | 0.01mm | 動きのドライブ | 松下電器産業の高速DPSの運転者 |
| ノズルのバッファ範囲 | 5.0mm | オペレーティング システム | サポートWindows XP、オペレーティング システムWin7 |
| 電源 | 220V、50Hz | 構成の角度 | 0~360°の動きの合わせられた回転 |
| 圧縮空気 | 0.5-06Mpa | X/Yの連続したモード | 輸入されたTBIの高精度の球ねじ棒+輸入されたTBI頑丈な線形ガイド |
| 運転モーター | 松下電器産業のサーボ モーター | ||
| 認識方法 | 6つの頭部は同期的に確認する | 印ポイント位置 | 完全なオートメーション |
| ノズルの真空の源 | 真空の損傷の高速オンオフの真空の発電機 | 理性的な警報 | 自動修正および補足の警報場合の材料不足 |
| 最高。サーキット ボード区域 | 650x370mm | 板入れられた方法 | 板自動関係を左から右へ送信する3セクション自動PCB伝達位置 |
| X-Y最高。動き範囲 | 700x619mm | ||
| 最高Z軸。動き範囲 | 20mm | 表示装置 | 15"産業コントロール・ディスプレイ比の4:3、決断1024X768 |
| ベルトのタイプ送り装置 | 8/12/16/24mmの送り装置、棒の送り装置、管の破片 | プログラミング モード | 2地点間プログラミング、視覚プログラミング、入るPCBファイル座標等。 |
| 最高。速度の取付け | 13000CPH | ||
| 平均取付けの速度 | 10000CPH （視覚資料） | 認識のカメラいいえ。 | 1台の印認識のカメラ、6台の高速認識のカメラ、1台の高精度の認識のカメラ |
| 次元 | 1335x1230x1420mm | ||
| 仕事台 | 大理石の仕事台の増加の速度、正確さおよび安定性 | ||
| 適当な取付けの範囲:0201、0402、0603、0805、1206、LEDランプのビード、ダイオード、トランジスター、SOT、40mm*40mmの範囲ピン ピッチ≥0.3mm QFP、BGA等のために適した。 | |||
一突きおよび場所機械指定の適用
| アプリケーション領域 | 適用企業 |
| 個人的な企業心 | 世帯の電化製品の企業 |
| 実験室の補強 | 自動車電子工学 |
| 大量生産 | 電力ドライブ |
| 第三者の処理 | LEDの照明 |
| R & Dのカスタム化 | 保証器械およびメートル |
| 科学的な及び研究 | インテリジェント制御 |
| 有効な教授 | 家電 |
| 兵站学ネットワーク | |
| 軍の企業 |
ノズルはモデル構成し、

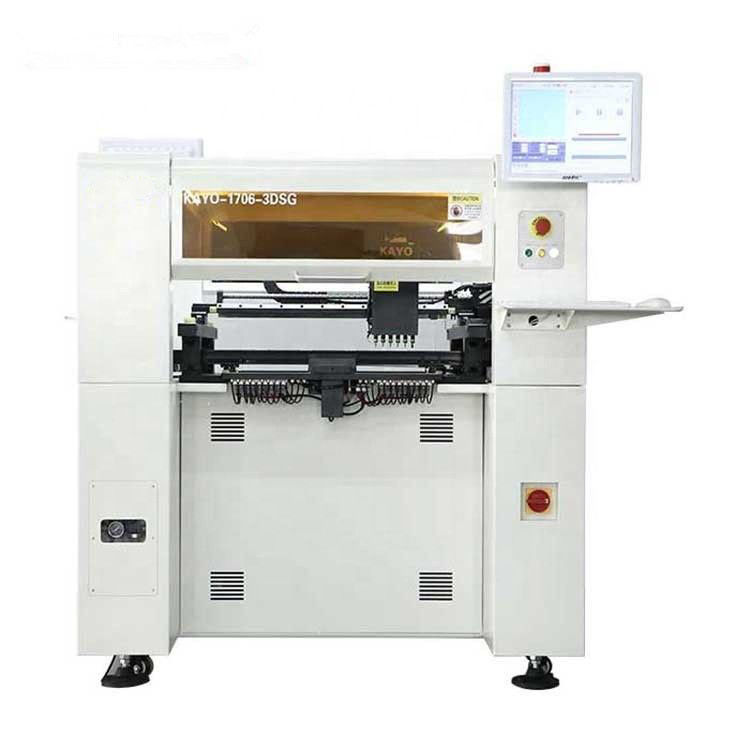

| 機械名前 | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG （KAYO-A6L） | KAYO-A8L | KAYO-S600 | |
| タイプ | 卓上 | 垂直 | |||||
| 頭部の取付け | 2 | 4 | 4 | 6 | 8 | 6 | |
| 送り装置いいえ。 | 25 | 46 | 46 | 60 | 70 | 82 | |
| 最高。速度の取付け | 視覚を離れて（CPH） | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| 視覚（CPH） | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| PCBのサイズ | Min. （W*Lmm） | 50*50 | |||||
| 最高。（W*Lmm） | 295*420 | 300* 480 | 300* 480 | 370* 650 | 380* 650 | 380* 650 | |
| カメラ | 合計 | 2 | 6 | 6 | 8 | 10 | 9 |
| 印 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 高速 | 1 | 4 | 4 | 6 | 8 | 6 | |
| 高精度 | 0 | 5millionの1pc | 8millionの1pc | ||||
| 視覚訂正 | 0 | 0 | 0 | 0 | 0 | 1 | |
| 運転モーター | 進歩的なモーター | 松下電器産業のサーボ モーター | |||||
| 動きのドライブ | 高速デジタル高圧運転者 | 松下電器産業の高速DPSの運転者 | |||||
| 正確さの位置 | 0.01mm | ||||||
| サポート供給方法 | 8/12/16/24/32/44mmの空気および電気送り装置、振動送り装置、の皿IC経管栄養法 | ||||||
| 適当な取付けの範囲 | Min. | 0402 | 0201 | ||||
| 最高。 | 15*15mm | 45mm*45mmの範囲ピン ピッチ≥0.3mm SSOP、QFP、BGA等。 | |||||
| 重量（キログラム） | 100 | 350 | 450 | 450 | 550 | 880 | |
| 次元（mm） | 1050*850*660 | 1180*1080*880 | 1095*1165*1400 | 1335*1230*1420 | 1500*1280*1410 | ||
