Beijing Silk Road Enterprise Management Services Co.,LTD
北京のシルク ロードの企業経営はCo.、株式会社を整備します
北京のシルク ロードの企業経営はCo.、株式会社を整備します
 |
| 起源の場所: | 中国 |
| ブランド名: | OEM |
| 証明: | CE , ISO |
| 最小注文数量: | 1単位 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 標準的な輸出パッキング |
| 受渡し時間: | 15-20日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの100pcs |
| ビデオ出て行点検: | 提供される | 機械類のテスト レポート: | 提供される |
|---|---|---|---|
| 販売のタイプ: | 通常のプロダクト | 中心の部品の保証: | 利用できない |

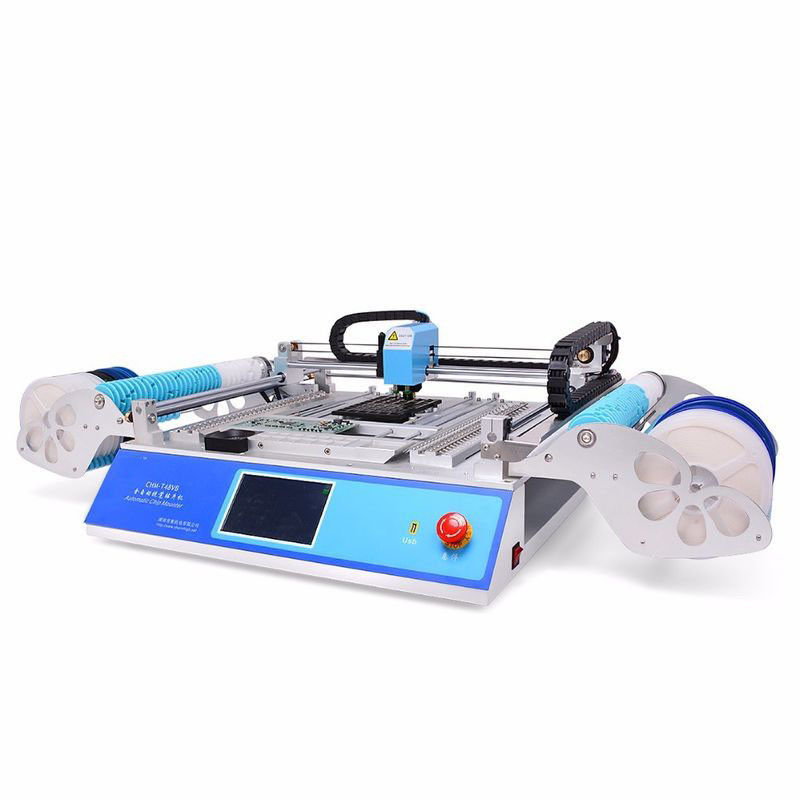

| 中心の部品: | エンジン、モーター | 製品名: | SMTの一突きおよび場所機械 |
| 適用: | SMT PCBアセンブリ生産ライン | PCBのサイズ: | 450mm （W） L）*400mm （ |
| 電源: | AC220V 50Hz/AC110V 60Hz | パッケージ: | 真空パック |
| ハイライト: | 3000cphテーブルの上の一突きおよび場所機械、5000cphテーブルの上の一突きおよび場所機械、3000cph表面の台紙一突きおよび場所機械,5000cph Table Top Pick And Place Machine,3000cph Surface Mount Pick And Place Machine |
||
| 変数 | ||||
| PCB区域 | 10mm*10mm - 345mm*355mm | |||
| XYZの軸線旅行 | 510mm*460mm | |||
| Z軸の移動範囲 | 15mm | |||
| 送り装置 | 左29pcs +右の29pcs | |||
| 8mm=44pcs、12mm=8pcs、16mm=4pcs、24mm=2pcs、 | ||||
| 前部IC stack=14pcsのユーザー定義ICの皿 | ||||
| ドライブ | 閉ループ制御の段階的なサーボ ドライブは、ステップを失うことを決して確かめない | |||
| 精密 | ±0.015mm | |||
| Z軸の自己リターン検出 | はい、ノズルの破損を防ぎなさい | |||
| ピン自己リターンを引っ張りなさい | はい | |||
| 視野システム | カメラは二倍になる（及びカメラ） | |||
| 物質的な検出方法の漏出 | 検出、視野の検出に掃除機をかけなさい | |||
| タッチ画面 | 7"企業のタッチ画面 | |||
| メイン ボード | 独立した研究工業のメイン ボード | |||
| システム | 埋め込まれたLinuxシステム | |||
| 速度の取付け | 5000cph （視野）;3000cph （視野） | |||
| 精密の取付け | ±0.025mm | |||
| 部品 | 0402-5050、SOP、QFN （テープ幅:8MM、12MM、16MM、24MM） | |||
| 機械次元 | L 960mm* W 705mm* H 335mm | |||
| 真空ポンプ | -92KPA （2pcs、build-in、無言のタイプ）の | |||
| 外的な空気源 | 必要性無し（機械build-in無言の真空ポンプ2pcs） | |||
| 外的なPC | いいえ | |||
| 電圧 | 220V （110V）、50Hz | |||
| 純重量 | 68kg | |||
| 総重量 | 85kg/116*80*52cm/0.62mの³ | |||
特徴
| 視野システム正確さを保障するため | 30pcs Yamahaの空気の送り装置は支えた | |||
| 自動訂正のオフセット | 簡単で及び便利な操作 | |||
| 二重CCDの視野のカメラは自動車すべての異なった種類の部品およびIC （一突きの位置および角度の自動訂正）のためのオフセットに目盛りを付けることができる。ピンの高精度な取得イメージの企業のカメラICなら、パッチの正確さを保障するため。 | Yamahaの標準的な空気の送り装置、それはをCHM-T530P4使用より安定した、より長い寿命である。空気の送り装置は有効な働きをたくさん改善できる。それはまたYamahaの振動送り装置を使用できる。 | |||
| クローズド・ループ動作制御システム | Z軸の検出 | |||
| それはより速い動かすために滑らかに4軸線連結であり。ノズルはでき、もう働く単一のノズル サポート シングル・ステップ協力する。Xの決してステップを失うために取付けられているＹ軸のエンコーダー。適用範囲が広いSは高速配置の働きを完全に加速し、減速したり、確かめる。 | Z軸の検出機能は高さおよび角度配置の間に自己検査できる。 | |||
| 異なった種類の部品と機械仕事を完全に確かめなさい。 | ||||
| 9種類の、磁石中支えられるJukiのノズル非常にノズルを、便利な必要性のレンチ手で変える、ことができない。 | ||||
| 企業のタッチ画面 | 印ポイント自動口径測定 | |||
| 視野システムとより正確 | ||||
| 機械は埋め込まれたLinux操作システムを使用する、このシステムは強い両立性および強力な機能との安定した稼動する。機械にまた内部造りが7インチの完全なタッチ画面、外的なUSBのマウス受け入れたある。非常に容易で、便利な操作。30分内のクィック・スタートを得ることができる。 | PCBが機械に置かれた後、機械は自動的に印ポイントを見つけるのにカメラを使用し、PCBに目盛りを付け、そして偏差を避ける。 | |||
| 前部IC第一次製品区域 | ICの皿は支えた | |||
| ソフトウェアは20にユーザー定義ICの皿を与える | ||||
| あるバルクICのために適した11pcs前部大きさICの積み重ね。より便利。 | ユーザーは最初の部品および最後の部品の位置にちょうど必要とする1つ以上ソフトウェア、のICの皿を加えることができる、そして機械は自動連続的な盗品できる。 | |||
*供給の元の新しく、使用されたSMTの予備品。
*供給は新しいSMTの予備品をコピーする。
*供給SMT装置を関連付けるため。
* SMT補助的なプロダクトおよび用具を供給しなさい。
*修理サービス。
