起源の場所: | 中国 |
ブランド名: | OEM |
証明: | CE , ISO |
最小注文数量: | 1単位 |
---|---|
価格: | negotiable |
パッケージの詳細: | 標準的な輸出パッキング |
受渡し時間: | 15-20日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、Paypal |
供給の能力: | 1ヶ月あたりの100pcs |
送り装置: | 28 | ソフトウェア・バージョン: | 英語 |
---|---|---|---|
MAX PCB区域: | 320*450mm | ノズルのタイプ: | JUKI |
適当な部品: | 0402、0603、0805、1206、ダイオード、三極管、BGAのSOT、等 | 土台の機能: | 1時間あたりの7500の部品 |
サイズ: | L 800 * W 780 * H 380のmm | 電源: | AC220V/110V 50Hz |
送り装置のサイズ: | L 235 *W 700 * H 245のmm | 配置のヘッド量: | 2 |
ハイライト: | 320*450mm SMTの一突きおよび場所機械,56kg SMTの一突きおよび場所機械,320*450mmの自動一突きおよび場所機械 |

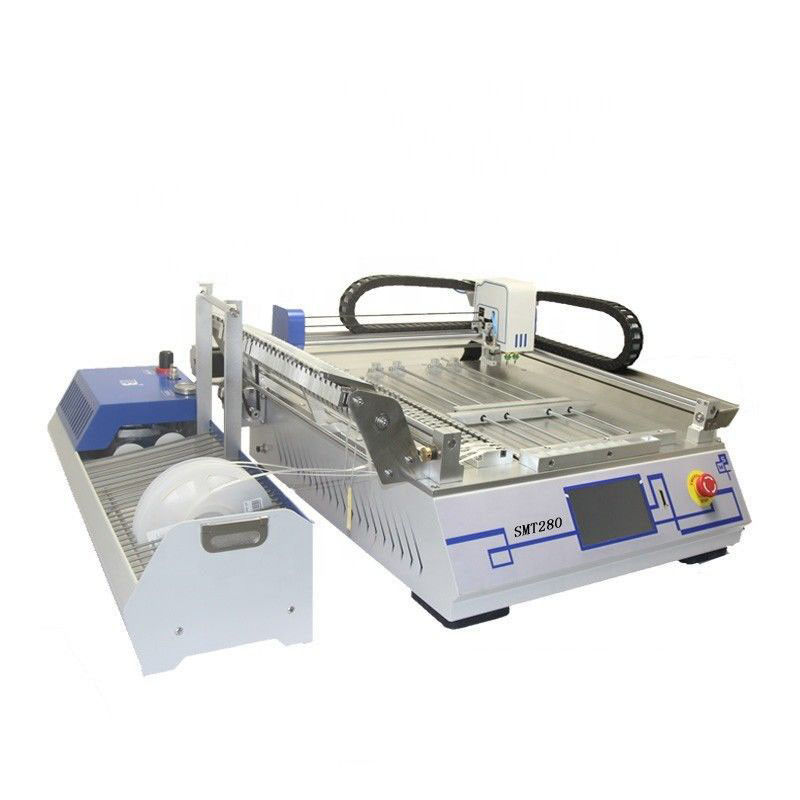

デスクトップSMTの一突きおよび場所機械
1.指定
ヘッド数の取付け | 2 |
正確さの取付け | 0.025mm |
角度の取付け | 0~360° |
理論的な速度 | 7500pcs/h |
正常なmountingNormal mountingNormal土台 | 6000pcs/h |
ノズルのタイプ | JUKI |
取付けのための要素 |
0402、0603、0805 1206 0603、0805、3014、5050 SOT、SOP、QFN、BGA、等 |
基質の最低のサイズ | 10×10 mm |
基質の最高のサイズ | 320×450 mm |
基質の厚さ | ≤2mm |
ベルト タイプの送り装置: | 8、12、16、24のmm |
基質のゆがみは価値を可能にした | <1mm> |
タイプの送り装置 | 8mm 12mm 16mm 24mm |
XのY軸の移動範囲 | 410×490 mm |
Z軸の移動範囲 | 10のmm |
Z軸の回転角度 | 0~360° |
オペレーティングソフト | 埋め込まれたHRMシステム |
多用性があるファイル形式 | CSV、TXT。フォーマット ファイル |
プログラミング モード | オンラインで サポートおよびオフ・ライン |
圧力 | 0.4 Mpa (内部ポンプ) |
真空の価値 | -92kpa |
貯蔵 | 8G (キングストンSDカード) |
電源 | AC220V±10% 50Hz |
送り装置のサイズ | L 235 * W 700 * H 245のmm |
重量 | 56kg |
ホストのサイズ | L 800 *W 780 * H 380のmm |
2. プロダクトの利点
POWERFUIシステム改善
生産にファイルの座標を直接変えるためにPCBの源のflesを支えなさい。変える他のソフトウェアへの必要性無し
頭部で貼られる
度任意二重頭部360。角度の回転大会小さい部品および統合されたICの土台の高精度JUKIの概要のノズル
二重印ポイント認識
二重印とのrecognition&positionの機能。自動修正:PCBは標準的ではないまたは位置は正確ではない。
レーザーPOSITIONG
置くレーザー視覚資料は座標を調節する
真空テスト
真空の否定的な圧力試験、自動試み材料
供給装置
除去独占的ライセンス、コレクション27の送り装置装置のために便利な自動除去はは取付けの条件のほとんどを満たす
振動管の送り装置。
5つの振動送り装置と装備されている。多くのの条件をICの生産および土台満たしなさい
CONTROIのパネル
7インチLCDの遠隔表示制御装置のパネル、容易な操作
3. プロダクトの構造
