300*400mm SMTの製造業ライン

300*400mm SMTの製造業ライン

    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
  • 300*400mm SMT Manufacturing Line

    商品の詳細:

    起源の場所: 中国
    ブランド名: OEM
    証明: CE , ISO

    お支払配送条件:

    最小注文数量: 1単位
    価格: negotiable
    パッケージの詳細: 標準的な輸出パッキング
    受渡し時間: 15-20日
    支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
    供給の能力: 1ヶ月あたりの100pcs
    接触
    詳細製品概要

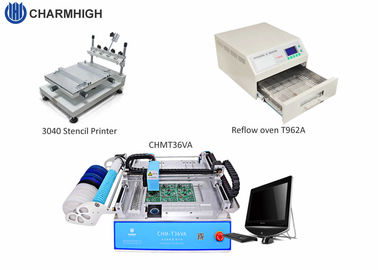

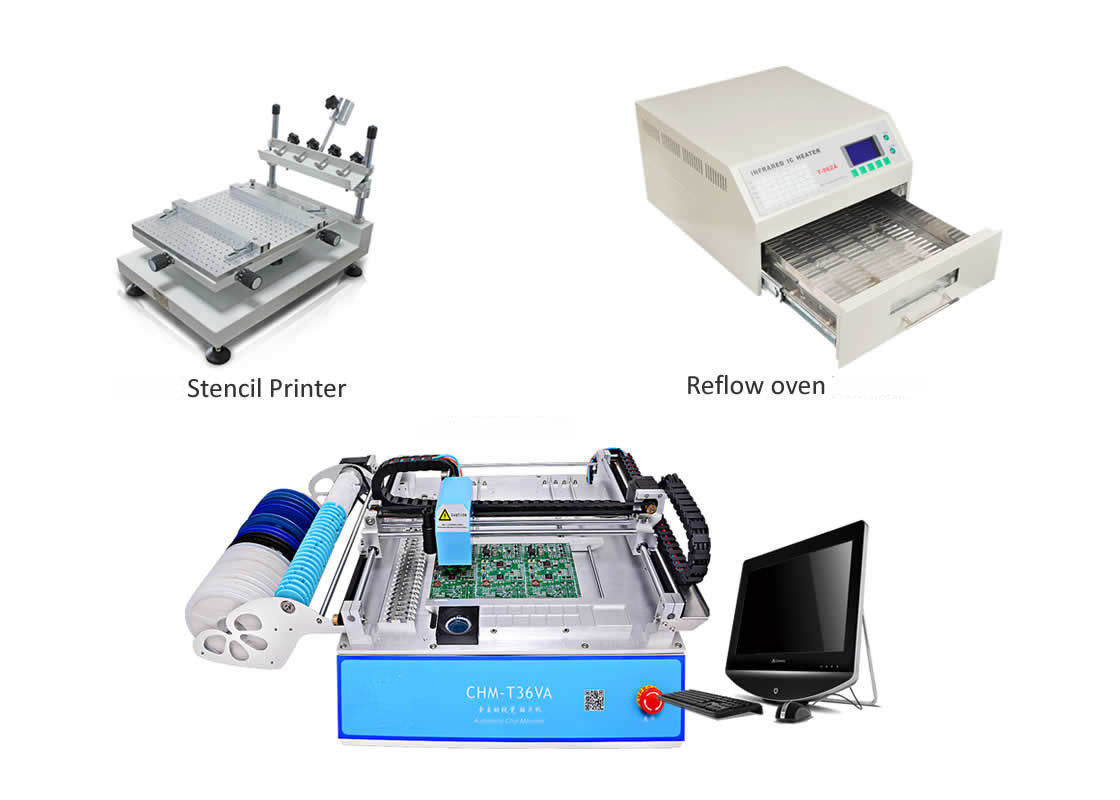

    ステンシル プリンター: 300*400mm (3040) Pnp機械: CHMT36VA (29の送り装置2の頭部+倍の視野のカメラ)
    退潮のオーブン: T962A 300*320mmのはんだ付けするサイズ1500W 使用法: 小さいバッチ生産
    プリンター方法: マニュアル 配置の頭部: 2pcs
    ステンシル プリンター次元: 540*370*350 mm ステンシル プリンター重量: NW.21Kg GW.22Kg
    ハイライト:

    300*400mm SMTライン機械

    ,

    300*400mm SMTの製造業ライン

    ,

    1500W SMTの製造業ライン

    小さいSMTの製造業ライン

    1.高精度のステンシル プリンター:

    ワーク テーブルのサイズ 300*400mm
    印刷物のサイズ 250*400mm
    最高の純フレーム サイズ 370*470mm
    プリンター方法 マニュアル
    基質の厚さ 0-80mm
    仕事台容積を調節するため 10mmの横の角度の調節
    プラットホームの高さの印刷 220mm
    繰り返された正確さ ±0.01mm
    モードを見つけなさい 基準か穴の形
    次元 540*370*350 mm
    パッキングのサイズ 660*500*280mm
    重量 NW.21Kg GW.22Kg

    2.一突きおよび場所機械(外的なPCを使用)

    PCB区域 10mm*10mm - 355mm*355mm
    X-Y軸線旅行 420*460mm
    Z軸の移動範囲 15mm
    配置の頭部 2pcs
    送り装置

    8mm=22pcs、12mm=4pcs、16mm=2pcs、24mm=1pcs、

    前部IC tray=14pcsのユーザー定義ICの皿

    視野システム カメラは二倍になる(及びカメラ)
    ドライブ 閉ループ制御の段階的なサーボ ドライブは、ステップを失うことを決して確かめない
    Z軸の自己リターン検出 はい、ノズルの破損を防ぎなさい
    ピン自己リターンを引っ張りなさい はい、ピン破損を引っ張るために防ぎなさい
    物質的な検出方法の漏出 検出、視野の検出に掃除機をかけなさい
    速度の取付け 4000cph (視野);2800cph (視野)
    精密の取付け ±0.025mm
    部品 0402-5050、SOP、QFN、(テープ幅:8MM、12MM、16MM、24MM)
    機械次元 L 960mm * W 705mm * H 335mm
    真空ポンプ -92KPA (2pcs、build-in、無言のタイプ)の
    外的な空気源 必要性無し(機械build-in無言の真空ポンプ2pcs)
    外的なPC はい(windows7と互換性があるソフトウェア)
    電圧 220V (110V)、50Hz 60Hz
    純重量 65kg
    多用性があるソフトウェア Altiumデザイナー、Protell99SEのパッド、Kicadのワシ、Cadintの調子Orcadの調子のアレグロ、プロテウス菌。.etc

    3.退潮のオーブン変数(ファンと更新される新しい):

    はんだ付けする最高区域:20 x 20 cm

    サイズ:68.4 x 50.4 x 22.5cm

    評価される力: 1500W

    プロセス期間: 1~8分

    供給:AC110V~ AC220V /50 ~60HZ

    次の通り映像:

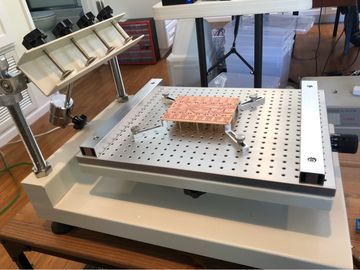

    1.ステンシル プリンター(高精度)
    300*400mm SMTの製造業ライン 0

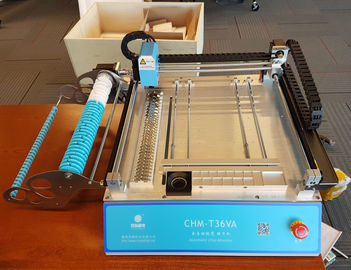

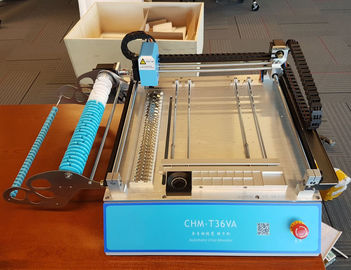

    2.視野システムが付いている一突きおよび場所機械(外的なPCを必要としなさい)


    300*400mm SMTの製造業ライン 1

    比較優位:

    1. 便利なソフトウェア、機械の埋め込まれたLinuxシステム、非常に安定した企業のメイン ボード、独立した操作、必要性外的なコンピュータ無し、より容易で、便利な操作。
    2。正しい上および下の2台のカメラCCDシステム各の位置IC (最高の22*22mm)のために、特に正確な部品非常に。
    3.機械サポートすべての異なった種類の部品、0402から、0603 - QFN、また切口テープ、管IC、またはバルクIC。機械は多種類のPCBを置くことができる。
    4。それに適用範囲が広いPCBの締め金で止める据え付け品があり、注文ICの皿、便利な前部バルクICの送り装置が、非常にある。
    5。視野はまた訂正機械起源ポイント、確かめる正しい起源ポイントを二番目にできる。
    6. 2つの頭部は磁石が付いているJukiの高く精密なノズルが付いている4つの頭部、レンチ、ノズルによって分解する必要性+180度角度-180のdegree~を回すことができない。高さを置くことは調節可能である。4つの連続は高さによってが5mmである5つの後宮は最高の高さをである10mm機械で造る最高の部品を機械で造り。
    7.帰り自動的に4台の後宮機械の引きピン付けられないために壊れるノズル引きピンを避けるため。Yamahaの与える空気の送り装置の自動車より多くの最高速度を使用して5つの連続の機械。
    8. Z軸の検出、配置の頭部は自動車起源に戻って自動broke防ぐために高さおよび角度を検出できる。
    9.閉ループ制御、Xのエンコーダー、モーターとのY軸は決してステップを失わない。
    10. PCBは2台の視野のカメラによって(機械は自動車2ポイントを見つける)、改めるPCBのオフセットを目盛りが付いている。calirbateだけPCBのため2ポイント、残りの部品自動訂正、口径測定を急速そして正確にである場合もあるオフセット、入力を計算する必要性を気遣う必要はない決定しない。
    11. 1つの部品が曲がった吸えば、真空の検出と供給の地帯に自動的に投げたりそれを、そして再度取付けるために選ぶ新しいものを来る。
    12。視野の検出と来る、カメラは右の場所のPCB板に自動正しい構成の角度そして場所。部品、カメラを取らない頭部がそれを検出し、再度選ぶことを戻れば選ばない3回機械は驚かし、停止する。
    13。自動検出欠乏材料、警報;供給材料の後で、そして再始動する必要性働き続けてはいけない。
    14。PCBのバッチのいくつもを支えなさい。
    15。作業ファイル、荷を積むのにPCBファイルはプログラムするために、またはソフトウェアを新しいファイルを作成できる使用しない。
    16。改宗者用具(PC版)によって来たり、機械にUSBポートによってコンピュータおよび負荷作業ファイルの作業ファイルを、速くおよび便利編集する。
    17。サポート シングル・ステップ。

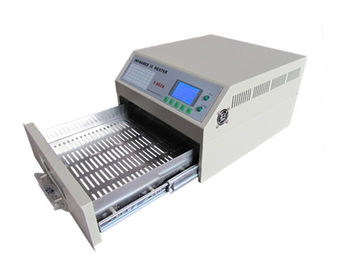

    3.退潮のオーブン(ファンが付いている新型)

    300*400mm SMTの製造業ライン 2
