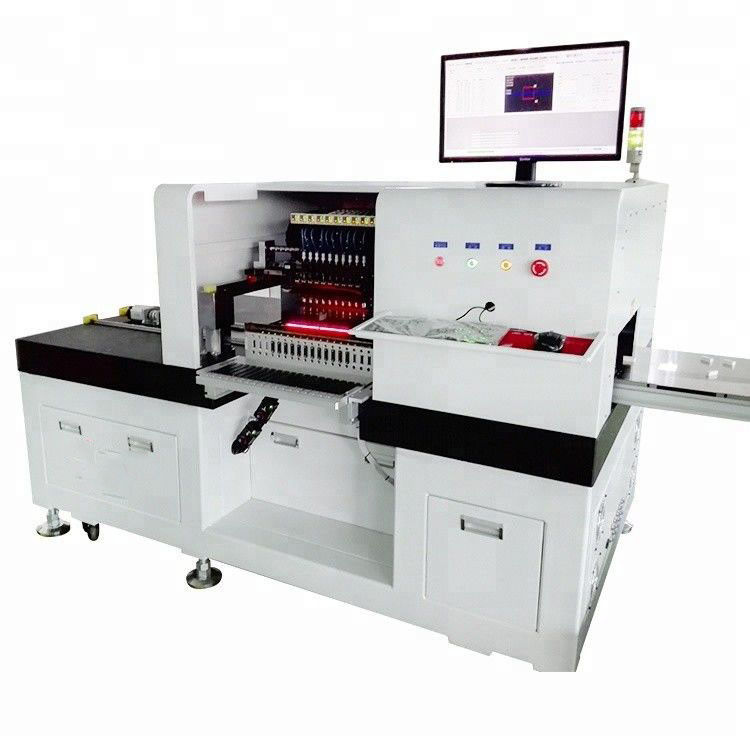

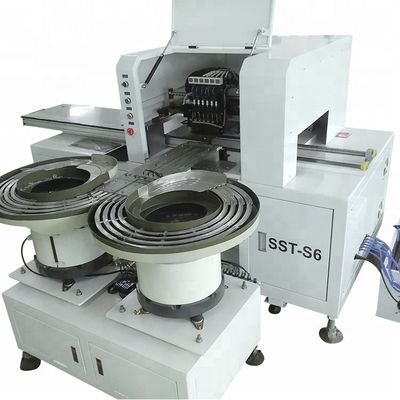

50000CPH自動一突きおよび場所機械

50000CPH自動一突きおよび場所機械

    • 50000CPH Automatic Pick And Place Machine
    • 50000CPH Automatic Pick And Place Machine
    • 50000CPH Automatic Pick And Place Machine
    • 50000CPH Automatic Pick And Place Machine
  • 50000CPH Automatic Pick And Place Machine

    商品の詳細:

    起源の場所: 中国
    ブランド名: OEM
    証明: CE , ISO

    お支払配送条件:

    最小注文数量: 1単位
    価格: negotiable
    パッケージの詳細: 標準的な輸出パッキング
    受渡し時間: 15-20日
    支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
    供給の能力: 1ヶ月あたりの100pcs
    接触
    詳細製品概要
    製品名: 自動smtの一突きおよび場所機械 速度: 38000CPH-50000CPH
    決断: 0.05mm 送り装置: 8mmの送り装置の14pcs
    重量: 1200KG 電源: 220V、50Hz、
    カスタマイズして下さい: はい positionaIの正確さ: ±0.05mm
    最も大きいサーキット ボード区域: 1200×380mm 寸法: 2000MM (L)*1050MM (H) W)*1400MM (
    力: 1.2kw オペレーティング システム: WINDOWS XPの勝利7
    ハイライト:

    38000CPH自動一突きおよび場所機械

    ,

    50000CPH LEDの一突きおよび場所機械

    ,

    50000CPH自動一突きおよび場所機械

    50000CPH自動一突きおよび場所機械

    記述


    1の台紙:台紙0603に7272はSMD LEDの部品のすべての指定に合うことができる。すべての平面LEDの平面に加えて、他の電子部品(抵抗器のような、コンデンサー)および高い発電LEDおよびレンズは作り出すことができる。
    2の精密な位置:ポジション・ブロックは基質、対比、正確な位置の起源を置く最も便利な方法である(正確さ0.05mm以下)。0-360度の台紙の角度の範囲、0.1度の正確さ。各吸引のノズルは角度の独立者であり、LEDランプに加える6台の要素の認識のカメラは。、球根ランプ、ランプ、ランプ、天井ランプ、ガードレールの管、LEDドライブ力、銅ランプ シリーズ等自由に取付けることができる従来を取付けることができる。
    3の高精度:X、YのWの軸線は精密球ねじが装備され、ガイド・レール、輸入されたモーター ドライブのZ軸6のセットは、装置の動きの滑らかな調整を、パッチの正確さそして速度を非常に改善するために異常な騒音を減らすために、高める。
    4のSMTの指定:99% LEDプロダクトの現在の市場に適当なプラットホーム1200X310mm;PCB板はさまざまな形に長いPCB板1.2-1.5メートルの添付することができる、クランプなしで添付することができる
    プログラミング5つの視覚システム、高精度のデジタル カメラのカメラである視覚プログラミング ソフトウェア オンライン プログラミングははそこに要素および位置座標を手操作入力必要性ではない;視覚カメラの自動同一証明を使用して、台紙の正確さを保障するため。
    6つは、ソフトウェア インターフェイス簡単で、優雅な、機能実用的な、視覚ソフトウェア オンライン プログラミングでしたり、多くのLEDの製造業者R & Dの設計の実際の必要性と結合される手動入力要素の座標なしで、高精度の台紙をポイントの座標の微調整を速く、便利、簡単明確達成するために賦課ソフトウェアのすべての座標、および、表示する。
    7のYAMAHAの送り装置:機械コンフィギュレーション6pcs 8MM YAMAHA Feida (また富士電気Feidaと任意)、長い耐用年数、安定性が高い、最高速度。

    技術的な変数:

    最も大きいサーキット ボード区域

    1200×380mm

    最高の移動範囲

    X軸1220mmのY軸430mm

    Z軸の最高の移動範囲

    12mm

    典型的なパッチの速度

    38000cph-52000cph

    典型的なLEDレンズ パッチの速度

    35000cph-45000cph

    最高パッチの速度の理論

    50000cph

    positionaIの正確さ

    ±0.05mm

    位置の方法

    印ポイント カメラ+視覚カメラの位置

    部品は置くことができる

    0603上で7272の抵抗器におよびコンデンサー、およびSOPのSOTの破片のいろいろな種類の0603および3528、5050、5630、5730、大会の配置、およびいろいろな種類の強力な破片SMDのcomponets、LEDレンズの配置との互換性がある

    Programm方法

    コンピュータ写実的なプログラミング+視覚カメラの位置

    適当な送り装置

    8mm、12mm、16mmそして24のベルトのタイプ送り装置、か振動版

    送り装置の数

    標準は8mmか12mmの18pcs送り装置、か2pcs 4チャネルの振動版を置いた

    ノズル

    JUKIのノズル504、505および506

    プロダクト

    LEDの蛍光灯、柔らかなライトベルト、電力ドライブ、ガードレールの管、モジュール、表示および他のLEDの塗布

    オペレーティング システム

    WINDOWS XPの勝利7

    否定的な圧力

    外的な空気源0.55MPA

    力および率

    220V、50Hz、1.2KW

    重量

    1200Kg

    次元

    2000MM (L)*1050MM (H) W)*1400MM (

    プロダクト主な特長:

    1. プラットホームは日本の松下電器産業のサーボ モーター、輸入された軌道を使用したり、移動式プラットホームの安定性そして制御精度を保障する。
    2。XのY軸は松下電器産業のサーボ ドライブを、輸入された線形ガイドと採用するために、高精度、高速、一流の安定性のパッチを保障する。
    3. 4セットの高速ポストの開始仕事同時に、装置の性能を非常に改善するため。吸引の頭部の下輸入されたガイド・レール、高精度および長い耐久性を採用するため。
    4.写実的なプログラムする方法を、操作の便利理解すること、容易、正確便利な位置を置いている自動視覚補助者を非常に改良するために。
    5。いろいろなbatcherの選択は、SMTの異なったLEDの包装の部品の条件を満たすことができる。
    6.産業制御計算機によって管理された+独立した特別なコントローラー、システム安定性、学ぶこと容易な簡単な操作。
    7.数およびグラフィカル ディスプレイを使用して強力なソフトウェア、プログラミングの座標、等位の訂正および変更は便利、グラフィカル ディスプレイ パッチの進歩の工程であり部品、助成金は便利である。
    8。ソフトウェアはデータベース システムを、異なったタイプのPCBのプログラミング、便利な呼出し貯える、ことができる生命を求める新製品のプログラミング使用する。
    9。任意ポイントが便利なプログラミング手動で着くことができることをプラットホーム、Y軸は、X軸実現する手動で移動、自由運動の速度の調節である場合もある。
    10.吸収材料の正確な検出に否定的な圧力検出システムを、効果的に防ぐ材料、抽出器の漏出を輸入した。
    11。作り付け、低雑音、長い耐用年数、真空圧力定数の否定的な圧力発電機。
    12。標準的な構成:4グループを開ける1組の産業制御計算機吸引のノズル12;
    13。任意:8つのmm、12のmm、16のmmおよび24のmmのyamahaの送り装置へのmatchsの外側;空気圧縮機。
