起源の場所: | 中国 |
ブランド名: | OEM |
証明: | CE , ISO |
最小注文数量: | 1単位 |
---|---|
価格: | negotiable |
パッケージの詳細: | 標準的な輸出パッキング |
受渡し時間: | 15-20日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、Paypal |
供給の能力: | 1ヶ月あたりの100pcs |
条件: | 新しい | 保証サービスの後: | ビデオ テクニカル サポート、オンライン サポート |
---|---|---|---|
局所サービスの位置: | どれも | ショールームの位置: | どれも |
ビデオ出て行点検: | 提供される | 機械類のテスト レポート: | 提供される |
販売のタイプ: | 通常のプロダクト | 中心の部品の保証: | 1年 |
中心の部品: | モーター | 売り上げ後のサービスは提供した: | ビデオ テクニカル サポート、自由な予備品、オンライン サポート |
製品名: | 高速自動SMT機械 | 土台の速度: | 12000CPH |
構成のサイズ: | 0603-43mm QFP/BGA | PCBのサイズ: | 50 * 50 - 460 * 360のmm |
PCBの厚さ: | 0.5mmから2.6mm | 力の電圧: | AC 3段階200V±10%、50/60HZ |
力: | 2.5-5.0KVA | 空気圧: | 0.5-0.7Mpa (5.1~7.1kgf/cm2) |
機械サイズ: | 1200mm (W)*1700mm (H) D)*1545mm ( | 機械重量: | 1730KG |
ハイライト: | 12000CPH SMTの土台機械,2.6mm SMTの土台機械,12000CPH smtのmounter機械 |

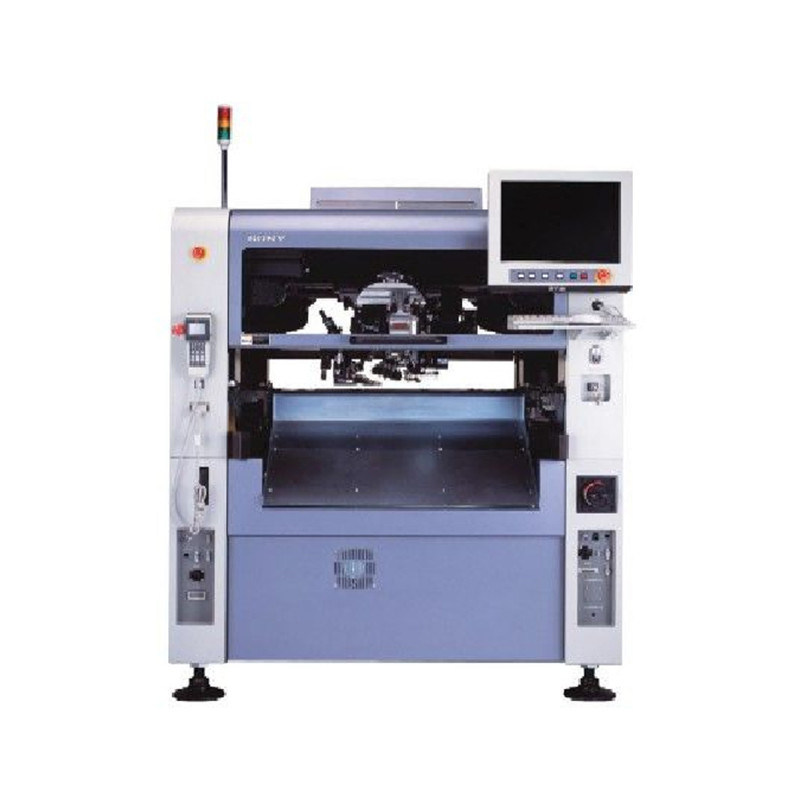

製品名
|
高速自動SMT機械
|
速度の取付け
|
12000CPH
|
構成のサイズ
|
0603-43mm QFP/BGA
|
正確さの取付け
|
±50μm@μ+3σ/Chip;±30μm@μ+3σ/QFP
|
PCBのサイズ
|
50 * 50 - 460 * 360のmm
|
視覚システム
|
飛行カメラ+固定高いピクセル カメラ
|
頭部の取付け
|
1つの頭部6のノズル
|
構成の厚さ
|
0402 (01005) - 12mm IC (移動式カメラ) 6mm-25mm IC (固定カメラ)
|
PCBの厚さ
|
0.5mmから2.6mm
|
送り装置の数
|
48
|
力の電圧
|
AC 3段階200V±10%、50/60HZ
|
力
|
2.5-5.0KVA
|
空気圧
|
0.5-0.7Mpa (5.1~7.1kgf/cmの²)
|
機械サイズ
|
1200mm (W)*1700mm (H) D)*1545mm (
|
機械重量
|
1730KG
|
使用環境
|
周囲温度15℃~30℃
包囲された湿気30%~70% (凝縮無し) |
働く騒音
|
35-65dB
|
補正法
|
機械視覚システム、分岐印の視野の訂正
|
ドライブ
|
AC servo、ACモーター
|
データ伝送
|
3.5インチ フロッピー・ディスク/USBインターフェイス入力
|
オペレーティング システム
|
中国語、英語、日本操作インターフェイス(WINDOWSのシステム制御のプラットホーム)
|
制御モード
|
フル オート
|
プロダクト利点
1. カメラの4 PC:印の2pc、および高速認識のカメラの2 PC、同期的に土台の速度および精密を保障するため確認するため、効果的に。
2. X-Yドライブ使用は高精度の粉砕の球ねじ棒を+輸入された頑丈な線形ガイド、速い位置の低雑音、高精度輸入した。
3. サーボ モーターおよびドライブ、精密な線形ガイド、真空の発電機、高精密なノズル、自動供給の総合システムおよび高構成IPC -高精度、強い安定性、約束の24時間の土台固定して。
4の新しい取付けモード:PCB板はXYZの軸線の方に、ヘッド移動固定され。高い部品を付けるとき、安定性は改善される。
参照用コンフィギュレーション
1. 制御システム:産業コンピュータ+精密動作制御カード
2. ソフトウエア システム:ETONは独自にオペレーティング システムを開発した
3. 動きモーター:磁気浮揚のリニア モーター
4. ノズルのレイアウト:独自にさまざまなタイプのノズルを開発しなさい
5. 装置の滑走:精密ねじ+線形ガイド・レール
6. 視覚装置:印ポイント認識+構成の認識+高精度の認識
7. 送り装置:精密な電気送り装置を採用しなさい
